河南五建建設集團歐安樂齡項目工程
泰柏闆工程施工方案
目 錄
一、編制依據
二、工程概況
三、施工準備
四、施工要點
五、質量标準
六、安全事項
七、文明施工
一、編制依據
1、 歐安樂齡醫養中心4号樓室内隔牆施工圖及設計變更文件
2、《住宅裝飾裝修工程施工規範》GB50327-2001
3、《建築裝飾裝修工程質量驗收規範》GB50210-2001
4、《建築機械使用安全技術規程》JGJ33－88
5、《建築工程施工現場供用電安全規範》GB50194－93
二、工程概況
建築面積約5000㎡，隔牆采用輕質隔牆泰柏闆安裝.
三、施工準備
1、根據施工工藝和工程預算做好各項準備工作，制定材料進場計劃，并對進場材料合理堆放，及時進行複驗，經甲方檢驗合格後方可使用。
2、根據項目部要求安排施工進度計劃，分解工作指标，制定勞動力需用計劃，保證足額的勞動力，确保工期進度的順利實現。
3、組織安裝人員進場，并對其做好現場規章制度、技術交底、安全規範操作、質量要求等教育，使其明确泰柏闆特殊的施工工藝要求、各種操作規程及現場管理制度，掌握泰柏闆的施工方法。
4、認真熟悉圖紙及有關設計文件，按現場實際情況設計好泰柏闆的使用尺寸，争取做到闆材最大限度地有效利用，減少浪費，提高經濟效益。
5、各種機具設備在使用前應嚴格檢查，并進行調試，保證施工機具的正常使用，以提高工作效率及保障安全生産。
四、施工要點
1、泰柏闆的特點
泰柏闆是用鋼絲絲徑1.85MM低碳鐵絲網片和B2級聚苯乙烯泡沫塑料芯料組成，聚苯乙烯泡沫塑料厚70MM，鋼絲網片網孔50*50MM，兩鋼絲網片的間距100MM，聚苯乙烯泡沫塑料芯料容重13公斤/立方，鋼絲平網寬度150MM，陰角網總寬250MM，陽角網總寬350MM。其特點是自重輕、強度高、隔熱保溫、防火性能好、易安裝，此外泰柏闆還有隔聲、防潮、防震等優點，是一種新型産品，适用于高度<3。5m，門窗寬度<1.22m的非承重内隔牆。
2、泰柏闆的運輸、保管
①泰柏闆經檢查合格後，方可運輸。
②車上應設有專用架，且須有可靠的穩定措施。
③運輸時，車啟動應慢,車速應勻,轉彎錯車時要減速，防止傾覆。
3、安裝工序
○1準備：按照設計要求準備闆材、安裝備件，施工機具
○2放線：按照平面設計彈放平面位置線，（經驗收後進行應線，并将平面位置線在牆面及闆頂交圈，兩線間距100mm。
○3安裝鋼筋碼：在彈好線的兩側各沿60cm用φ8沖擊鑽鑽孔，孔心鑽在線上，孔深50～70mm，然後将φ6長約20cm的鋼筋碼打入一側鑽好的孔内。牆闆與牆闆接縫處應加設鋼筋碼。
○4立闆：将按平面截好的闆立起，靠近一側鋼筋碼，再将另一側鋼筋碼打入孔内，使牆闆夾緊。
○5連接及加固：在牆闆與牆闆、用150MM寬的平鋼絲網紮絲綁牢，并用22＃紮絲将上下鋼筋碼與牆闆綁紮牢固，每個鋼筋碼上綁紮兩道。
⑥門洞口5—10CM處設2個φ6MM鋼筋碼固定。

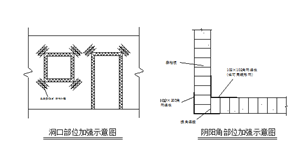

⑦并在所有陰陽角、門窗洞口闆縫處要設加強網，陰陽角處用角網，門窗洞口用不小于600MM的平網呈45度角放置補強，用紮絲将其綁紮牢固，見下圖：
在門口周邊加350MM寬的槽型鋼絲網加強，同時在門口兩側上下各300MM處挖出100*100MM的洞，中間一個，門頭兩側300MM處挖100*100MMM的洞，（這樣做的目的方便粉刷時用砂漿填實，用以固定門框。）
8成品保護：a、泰柏闆安裝完成後（抹灰之前）不得攀靠。
b、闆面抹灰完成後，3d之内不可承受任何撞擊力。（此處由抹灰施工隊完成）
9其他未盡事宜及各節點詳見後附圖。
五、質量标準
1、隔牆闆安裝應垂直、平整、位置正确，闆材與梁底，屋頂樓闆不應有大于20MM的裂縫。
2、闆材表面應平整光滑，色澤一緻、潔淨、接縫應均勻、順直。
3、隔牆上孔洞、槽、盒應位置正确、套割方正、邊緣整齊。
4、允許偏差與檢查方法：
項 目 允許偏差(mm) 檢驗方法 備注
鋼筋碼間距 ±50 鋼尺 抹灰前
鋼筋碼綁紮 兩道 牢固 目測 抹灰前
補網 平整 目測 抹灰前
闆面 平順 2m靠尺 抹灰前
垂直 5 2m靠尺 抹灰前
闆面平整 3 用2m靠尺和塞尺 抹灰後
闆牆垂直 3 2m垂直檢測尺 抹灰後
陰陽角方正 3 用直角檢測尺 抹灰後
六、安全事項
1、進入施工現場戴好安全帽，遵守現場各種規章制度。
2、施工機具使用前應做好檢查，嚴禁機具帶“病”運轉，确保機具在正常狀态下使用，充分發揮機械效能，确保安全生産。
3、施工用電必須由專業電工操作，嚴禁私拉亂接電線，帶電機具必須安裝漏電保護器，并做到“一機、一閘、一保護”。
4、氣工鉗被箍碼卡住後，應關上鉗子氣門，用小木棍将卡住的箍碼剔去，不要用手捅。泰柏闆未綁紮牢固前，不得靠扶。
5、施工中注意樓闆洞口及臨邊，防止墜落。交叉作業時防止傷害他人和被他人傷害。
6、工地現場必須正确使用防護用品，夜間施工應有良好的照明。
七、文明施工
1、現場材具堆放要整齊有序，廢料應及時收放到指定地點，并做到工完料盡，料盡場清，不得亂放建築垃圾。
2、杜絕長流水、長明燈現象，認真保護好測量标志及現場其他施工标志。并做好成品保護工作，防止成品破壞而造成返工及其他經濟損失。
施工方案報審表
工程名稱：歐安樂齡醫養中心 編号：
緻：
我方已根據施工合同的有關規定完成了 工程泰柏闆工程施工方案的編制，并經我單位技術負責人審查批準，請予以審查。
附： 樓工程泰柏闆施工方案
承包單位（章）
項目經理
日 期 2017年3月7日
監理單位審查意見：
監理工程師
日 期
建設單位審核意見：
項目負責人
日 期
